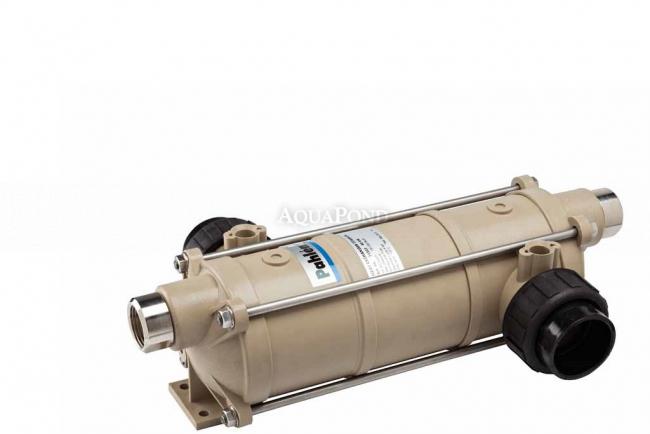

Collegamento dello scambiatore Hi-Temp al filtro e al circuito di riscaldamento

Per il collegamento al circuito secondario con acqua della piscina viene utilizzata una vite in PVC da 50 mm. Al suo interno è necessario incollare un tubo da 50 mm.

Per collegare il circuito primario con l`acqua di riscaldamento viene utilizzata una filettatura interna da 1".

Quattro fori del diametro di 8 mm sul retro dello scambiatore di calore servono per il fissaggio alla parete . Può essere installato sia verticalmente che orizzontalmente.

Contenuto del pacco

• Corpo scambiatore
• 2 viti in plastica con guarnizione

parametri tecnici

• massimo potenza di riscaldamento 40 kW
• serpentina di riscaldamento in titanio
• corpo scambiatore in materiale termoplastico resistente
• attacco fluido riscaldante 1"
• Collegamento dell`acqua della piscina mediante incollaggio 50 mm
• massimo pressione di esercizio: circuito primario 5 bar / circuito secondario 4 bar
• produttore Pahlén - Svezia
• peso: 2,5 kg
