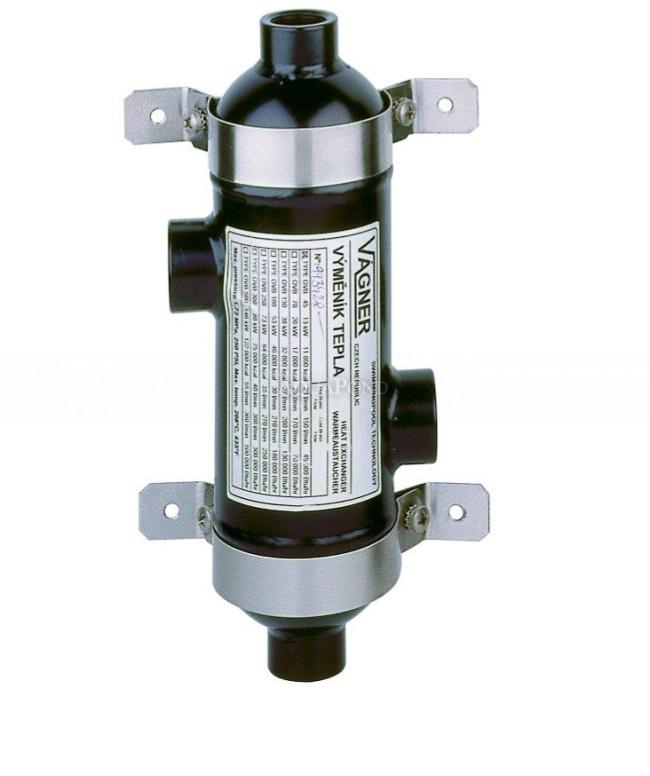

Collegamento dello scambiatore OVB al circuito di filtrazione e riscaldamento

Per il collegamento al circuito secondario con l`acqua della piscina si utilizza una filettatura interna da 1 1/2".
È necessario collegare ad esso un raccordo a vite in ottone con un`estremità in PVC, nel quale è poi
Un tubo da 50 mm è adatto. A causa delle alte temperature dello scambiatore, non utilizzare viti in PVC: la filettatura potrebbe allentarsi e l`acqua potrebbe fuoriuscire!

Per il collegamento al circuito primario dell`acqua di riscaldamento si utilizza una filettatura interna da 3/4".

Utilizzare gli accessori di montaggio inclusi per fissare lo scambiatore alla parete .

Parametri tecnici

• La potenza termica erogata è indicata per una differenza di temperatura di 60 °C.
  tra l`acqua di riscaldamento in ingresso e l`acqua riscaldata in uscita
• Materiale: AISI 316
• Collegamento del circuito della piscina: 1 1/2" in
• Collegamento del circuito di riscaldamento: 3/4" pollici
• Per piscine fino a: 25 - 40 m ³
• Superficie di trasferimento dello scambiatore: 0,23 ^m²
• Peso: 3,2 kg
• Pressione massima: 1,78 MPa
• Potenza: 38 kW
• Temperatura massima dell`acqua di riscaldamento: 208 °C
• Portata di riscaldamento/acqua riscaldata: 27/200 l/min
